MIG-сварка алюминия: Газовая защита, Pulse и Double pulse

1. Выбор сопла и газовая защита: почему появляется чернота

При сварке алюминия полуавтоматом рекомендуется использовать широкие цилиндрические или слабоконические сопла диаметром от 16 до 19 мм и более. От узких и сильно зауженных («бутылочных») сопел, которые применяются для стали, необходимо отказаться.

Причины появления чёрной сажи (оксидов магния и алюминия):

• Эффект эжекции (подсос воздуха). Для алюминия нужен расход аргона 15–22 л/мин. При подаче такого объема через узкое сопло (10–12 мм) скорость газа становится слишком высокой, поток завихряется (турбулентность) и засасывает атмосферный воздух. Магний из проволоки серии 5xxx (например, ER5356) мгновенно окисляется, оседая чёрной копотью.
• Узкое пятно защиты. Из-за высокой теплопроводности алюминий остывает медленнее. Узкая струя не покрывает края шва, оставляя горячий металл без защиты.

4 золотых правила чистой сварки без копоти:

1. Ведение только «углом вперёд» (Push). Наклон 10–15° от вертикали от себя. Аргон опережает сварочную ванну и очищает зону перед дугой.
2. Утопление токопроводящего наконечника. Наконечник должен быть утоплен в сопло на 2–3 мм (или стоять заподлицо). Если он сильно выступает, дуга горит на границе газового облака.
3. Баланс расхода газа. Для сопла 16 мм оптимальный расход — 15–18 л/мин (на токах выше 200 А — до 20–22 л/мин). Не завышайте расход без необходимости.
4. Короткая дуга. Слишком длинная дуга и завышенное напряжение приводят к перегреву капли металла и выкипанию магния.

2. Настройка длины дуги и импульсного режима (Pulse MIG)

Черная копоть (оксид магния MgO) часто является следствием перегрева капли металла в дуге. Магний кипит при температуре около 1090 °C, тогда как плазма дуги разогревается до нескольких тысяч градусов.

Настройка длины дуги (коррекция напряжения):

• Длинная дуга: капля дольше летит через горячую плазму, магний активно выкипает, конус дуги расширяется и захватывает воздух. Появляются обильная сажа и брызги.
• Короткая дуга: идеальный режим. На синергетических аппаратах для этого коррекцию длины дуги (напряжения) уводят в отрицательную зону (от -1.0 В до -3.0 В или от -5% до -15%).
• Критерий правильной настройки: плотный, ровный жужжащий звук без треска и без крупной висящей капли на кончике проволоки.

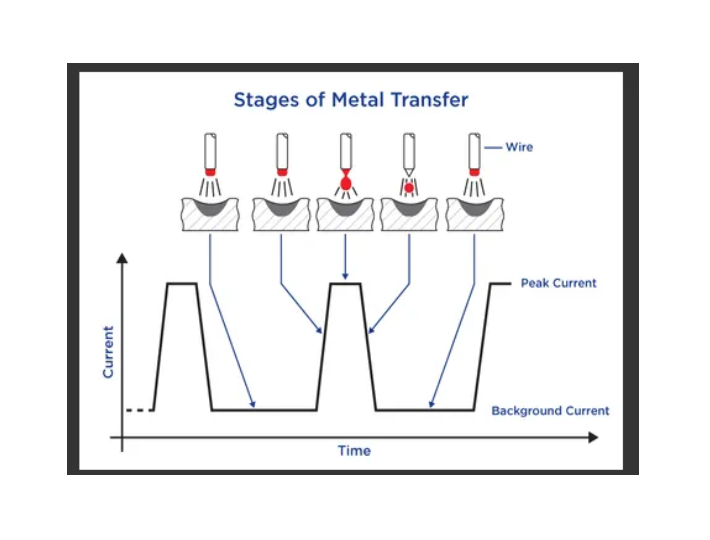

Параметры импульса (Single Pulse):

• Пиковый ток (Peak Current): должен строго обеспечивать перенос «одна капля на один импульс». При завышенном токе магний начинает испаряться прямо с торца проволоки.
• Базовый ток (Background Current): удерживают минимальным (30–50 А), чтобы в паузах между импульсами ванна и проволока успевали остывать.

3. Режим двойного импульса (Double pulse)

Режим двойного импульса накладывает низкочастотные колебания на основной высокочастотный импульс. Аппарат циклически переключается между фазой высокой энергии (проплавление) и фазой низкой энергии (остывание и формирование чешуйки). Этот процесс позволяет повысить общую производительность до 70% в зависимости от задач, формирует красивый шов «как после TIG» и снижает пористость за счёт лучшей дегазации водорода.

Ключевые параметры двойного импульса:

• Частота (Frequency, Гц): определяет шаг чешуйчатости шва (диапазон 0.5–5.0 Гц).
  • 1.5–2.5 Гц: стандарт для ручной сварки (даёт около 2 чешуек в секунду).
  • 3.0–4.5 Гц: для высокой скорости сварки или автоматизации.
  • Выше 5.0 Гц: ванна не успевает остывать, чешуйка сливается.
• Баланс / Скважность (Balance / Duty Cycle, %): доля времени работы на высокой мощности в цикле (диапазон 30–70%, по умолчанию 50%).
  • 50–60%: для толстого алюминия (4 мм и выше) для глубокого проплавления.
  • 35–40%: для тонкого металла (1.5–3 мм) или сварки в пространственных положениях (защита от прожогов и стекания).

Таблица диагностики и устранения ошибок

4. Влияние усеченного импульса на качество шва и дефектоскопию

4.1 Критическое несплавление по кромкам (Cold Lapping) и обман дефектоскопии

Фундаментальная проблема сварки алюминия — огромная разница температур плавления оксидной пленки (Al₂O₃, ≈ 2050 °C) и самого металла (≈ 660 °C). Чтобы разрушить оксид и проплавить базовый металл, требуется мощное катодное распыление и высокое давление дуги (P_arc), которое прямо пропорционально квадрату тока.

Физика усеченного импульса: Бюджетный аппарат не способен выдавать и удерживать высокий пиковый ток (I_peak) достаточное время (t_peak). Он компенсирует недостаток энергии повышением частоты пульсации.

Механика дефекта: Капля жидкого присадочного металла отрывается и падает на деталь, но из-за короткого пика дуга не успевает передать в сварочную ванну достаточный импульс тепла. Металл ванны остается холодным. Происходит натекание расплавленной капли на непроплавленную кромку — образуется микроскопический зазор (Cold Lapping).

Угроза для ОГС: На рентгенограмме (РК) такой шов часто выглядит монолитным, так как плотность наплавленного металла перекрывает тонкую линию несплавления. Однако при механических испытаниях на статический изгиб, разрыв или при вибрационных нагрузках шов моментально отслаивается по линии сплавления.

4.2 Водородная пористость и эффект «гидроудара» сварочной ванны

Растворимость водорода в алюминии катастрофически падает при кристаллизации (с 0.69 см³/100 г в жидкой фазе до 0.036 см³/100 г в твердой). Для получения плотного шва сварочная ванна должна существовать достаточное время в спокойном состоянии, чтобы пузырьки газа успели всплыть на поверхность (дегазация).

Физика усеченного импульса: Высокочастотный «обрубленный» импульс работает как перфоратор. Постоянные резкие скачки тока малой амплитуды создают акустические и гидродинамические возмущения (турбулентность) в расплаве.

Механика дефекта: Эта турбулентность физически замешивает водород (попадающий из защитного газа или влаги на проволоке) вглубь сварочной ванны. Затем следует резкий спад до базового тока (I_base), что вызывает ускоренную локальную кристаллизацию. Газ не успевает выйти и запечатывается в толще металла.

Угроза для ОГС: УЗК (ультразвуковой контроль) покажет сплошную россыпь мелких пор. Сечение шва напоминает губку, что критически снижает расчетное сечение шва и ведет к браку изделия по нормам НАКС или международных стандартов.

4.3 Термошок в Зоне Термического Влияния (ЗТВ) и риск горячих трещин

Алюминиевые сплавы, особенно серий 5xxx (Al-Mg) и 6xxx (Al-Mg-Si), крайне чувствительны к термическому циклу сварки и склонны к образованию кристаллизационных (горячих) трещин при высоких скоростях охлаждения и неравномерном тепловложении.

Физика усеченного импульса: Из-за невозможности тонкой настройки параметров спада тока (заднего фронта волны), бюджетный алгоритм резко обрывает тепловложение (высокий градиент ΔT/Δt).

Механика дефекта: Нестабильное, пульсирующее с высокой частотой тепловое пятно создает локальные скачки напряжений в околошовной зоне. Быстрая усадка металла в сочетании с жесткостью конструкции провоцирует разрыв жидких прослоек между зернами кристаллизующегося металла.

Угроза для ОГС: Возникновение микротрещин в ЗТВ, которые могут быть не видны невооруженным глазом (требуется капиллярная дефектоскопия), но под эксплуатационной нагрузкой они станут очагами лавинообразного разрушения конструкции.

Резюме для технического руководства:

Использование усеченного импульса на алюминии — это компромисс, пригодный только для неответственных конструкций из тонкого листа. Для реальных производственных задач и обеспечения требуемой несущей способности шва необходимо применять промышленное оборудование с полноценным 5-фазным контролем формы волны.

Только аппараты, способные поддерживать специализированные процессы, обеспечивают мощный направленный поток плазмы, длительное время существования сварочной ванны для дегазации и строго контролируемый перенос металла, гарантируя прохождение любых методов неразрушающего контроля.
