Технология DP-MIG (Deep Penetration) для сварки сталей 25–85 мм и замена традиционных MIG/MAG систем на промышленной площадке

Объект: Завод по производству толстостенных емкостей (металл 25–85 мм), промышленная площадка в европейской части России.

Проблема:

• Основной процесс — сварка под флюсом TANDEM — давал высокую производительность на прямых участках.

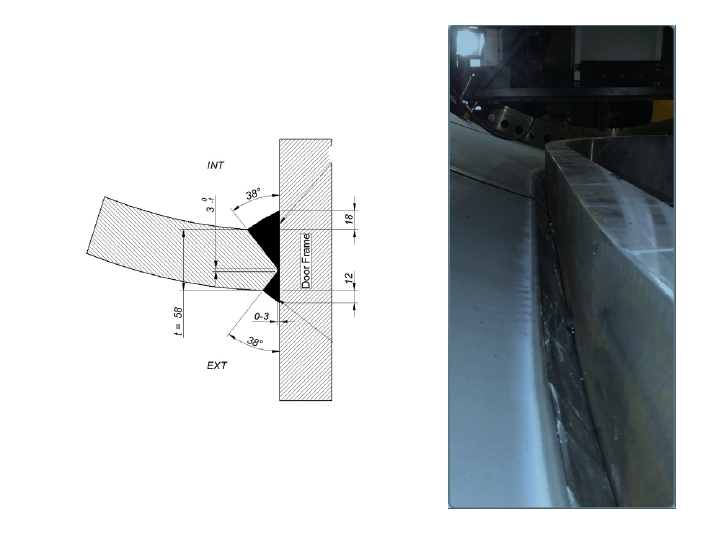

• Но на каждом изделии есть «двери», «окошки», врезки сложной геометрической формы. Там сварка по флюсом не возможна — только ручная MIG/MAG.

• И здесь всё упиралось в стену: скорость сварки низкая, оборудование молотит в три смены без остановки, на пределе токов.

• А дефекты — поры, свищи, несплавления — вылезали один за другим. Брак тормозил отгрузку, сварщики выматывались, заказы копились.

Решение и его обоснование:
Предложили аппараты AOTAI в режиме DP-MIG (Deep Penetration). Но просто сказать «это работает» было недостаточно. Подготовили развёрнутое техническое письмо, где объяснили физику процесса:

• Импульсный режим DP-MIG работает по циклу: короткий пиковый ток (высокая плотность энергии для глубокого проплавления) сменяется фоновой фазой, где ток минимален. В результате среднее тепловложение оказывается ниже, чем при обычном MIG/MAG на постоянном токе. То есть металл греется меньше, а проплавление — глубже.

• Именно этот механизм позволяет убрать «послойные несплавления»: каждый импульс гарантированно проваривает предыдущий слой и кромки даже при узкой разделке.

• А стабильный струйный перенос (одна капля за импульс) исключает короткие замыкания и турбулентность дуги — отсюда исчезают поры и свищи.

Скепсис:
Встретили нас, мягко говоря, без восторга. ИТР и сварщики — люди опытные, видавшие виды. Они были уверены: «Импульс греет сильнее обычной дуги, это всем известно». Четыре часа мы расписывали физику процесса — пиковые токи, фоновые паузы, среднее тепловложение. На нас смотрели вежливо, но не верили. Ни на грамм.

Прорыв:
Начали пробовать. Сварщик берёт горелку, варит, но видно — рука идёт неуверенно, медленнее обычного. Присмотрелись: он просто не привык к новой дуге, боится. Достали секундомер. Говорим: «Давай в том же темпе, как всегда работаешь. Не думай про режим, просто вари». Он кивнул, сосредоточился, провёл шов.

Смотрим. Длина та же, время то же, а высота валика — в полтора раза выше. То есть за ту же минуту наплавлено заметно больше металла. Сварщик сам удивился: «Ничего себе…»

Опытная эксплуатация:
Аппарат оставили на площадке. Сварили контрольные образцы проволокой 1,2 мм. Пирометр показал: нагрев ниже, чем на стандартном режиме.

Решили попробовать проволоку 1,6 мм. Нагрев остался на том же уровне — какой и был до внедрения спецпроцесса. Зато, благодаря Deep Penetration, исчез крупнокапельный перенос, дуга стала стабильной, шов — ровным. Сварщик сам признал: «Пришлось скорость поднять — с 25 до 40 сантиметров в минуту, иначе ванна убегает».

Испытания:
Образцы ушли в лабораторию. Результаты пришли через несколько недель: все требования выполнены, дефектов нет. Ни пор, ни свищей, ни несплавлений. Брак фактически сошёл на нет. Технические аргументы из письма подтвердились практикой.

Итог:
Клиент принял решение менять парк. На сегодняшний день приобретено 17 единиц оборудования AOTAI. Технология, в которую не верили, теперь работает в три смены и даёт прирост скорости до 60% на сложных участках.
