Холодная сварка AOTAI ASMT — Промышленный аналог Fronius CMT

Эволюция контроля тепловложения: Как ASMT превосходит традиционный импульс и заменяет TIG-сварку

Если перед вашим производством стоит задача сварки сверхтонких листов без прожогов и деформаций, вы наверняка искали оборудование Fronius и их знаменитый процесс CMT (Cold Metal Transfer). Долгое время эта австрийская технология считалась безальтернативным эталоном «холодного переноса металла».

Но сегодня, когда поставки сложного европейского оборудования нестабильны, а стоимость запчастей выходит за рамки рентабельности, промышленность требует надежных альтернатив.

Технология ASMT (Контролируемая температурная сварка) от AOTAI — это флагманское решение, которое закрывает те же производственные задачи, но с принципиально иной, более надежной архитектурой. Это по-настоящему «холодная сварка», которая холоднее классического TIG на 90%, позволяющая работать с металлами от 0,5 мм на экстремальных скоростях.

Результаты внедрения на производствах РФ Фото, видео и технологические карты

Fronius CMT: Признанный стандарт и его уязвимости

Исторически процесс CMT создавался для автопрома, где требовалось соединять алюминий со сталью и сваривать тонколистовой металл.

Принцип работы CMT основан на механическом контроле короткого замыкания (КЗ). Специальный сервомотор на горелке возвратно-поступательными движениями (до 170 Гц) принудительно оттягивает проволоку назад, отрывая каплю в момент снижения тока.

Плюсы технологии:

Идеальная стабильность дуги при сварке сверхтонких листов.
Минимальное выгорание цинка при сварке оцинковки.
Возможность соединения разнородных металлов (сталь и алюминий).

Честное сравнение: Fronius CMT против AOTAI ASMT

Технология ASMT от AOTAI решает проблему избыточного тепловложения без механического усложнения горелки, используя высокоскоростную синхронизацию подачи проволоки с импульсами тока.

Характеристика	Fronius CMT	AOTAI ASMT (Флагман РФ)
Принцип переноса	Механическое оттягивание проволоки сервомотором на горелке при КЗ.	Синхронизация высокоскоростной подачи проволоки с импульсами тока.
Снижение тепловложения	На 33% ниже, чем при стандартной сварке короткой дугой.	На 90% ниже по сравнению с классическим процессом TIG-сварки.
Снижение брызг	До 99%, практически полное отсутствие брызг.	До 99% по сравнению с режимом постоянного напряжения (CV).
Минимальная толщина	От 0,3 мм.	От 0,5 мм (уверенная работа с любыми сплавами).
Скорость работы	Снижается на толщинах свыше 3-5 мм.	Высокая скорость со сверхтонкими металлами (в 10 раз быстрее TIG) без деформаций.
Поддержка и сервис в РФ	Сложности с поставками, высокие риски простоя оборудования.	Полная поддержка от единственного официального представителя AOTAI в России. Наличие на складе.

Революция в производительности: ASMT против TIG-сварки

Исторически TIG-сварка выбиралась там, где требовалось высочайшее качество шва, минимальное тепловложение и работа с алюминием или тонкими сталями. ASMT разрушает этот компромисс между качеством и временем:

Скорость выше в 10 раз: При сопоставимом идеальном качестве чешуйчатого шва и требуемой глубине проплавления, скорость сварки процессом ASMT более чем в 10 раз превышает показатели традиционной аргонодуговой сварки (TIG).
Экстремальное снижение тепловложения: При сварке алюминиевых сплавов процесс ASMT снижает тепловложение на 90% по сравнению с TIG.
Минимальные деформации: Благодаря революционному изменению режима переноса капель и контролируемому подводу тепла, термические поводки и деформации тонкого металла практически исключены.

Превосходство над традиционным импульсом (Pulse MIG)

Даже в сравнении с современными импульсными режимами MIG-сварки, ASMT демонстрирует кратное преимущество в физике процесса:

Двукратный рост скорости на тонком алюминии: На тестах со сплавом алюминия толщиной 2 мм технология ASMT показала скорость 31 мм/с против 16 мм/с у классического импульса, увеличив скорость ровно в 2 раза.

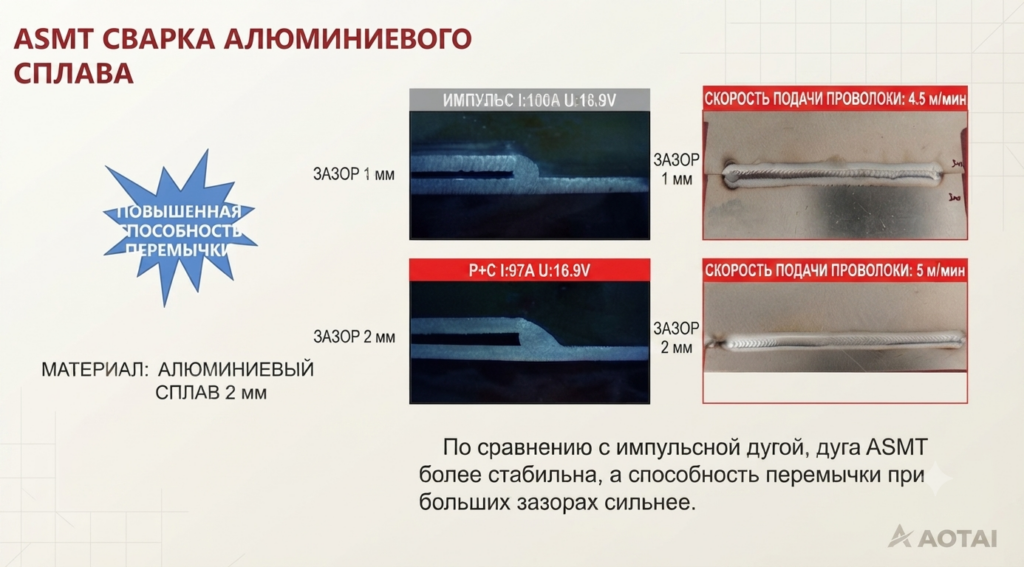

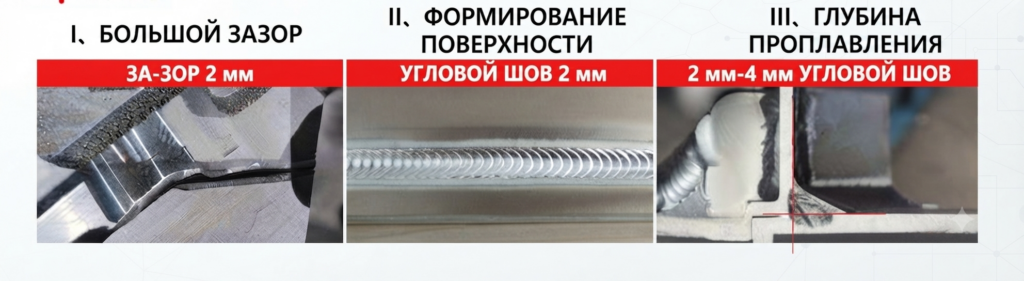

Идеальное перекрытие зазоров (мостиковая способность): Дуга ASMT значительно стабильнее. При работе с большими зазорами (например, зазор 2 мм на 2-миллиметровом алюминии) способность ASMT формировать перемычку в 2 раза выше, чем при импульсной сварке.
Сверхнизкое разбрызгивание: Количество брызг снижается на 99% по сравнению с режимом постоянного напряжения (CV).

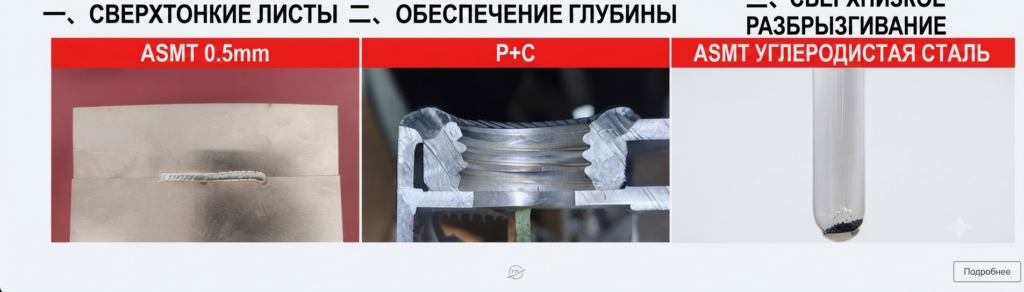

Гибкие гибридные процессы: Технология позволяет использовать комбинированные режимы, такие как Double-ASMT (для идеального чешуйчатого шва на сверхтонких листах от 0,5 мм) и Pulse-ASMT (чередование импульса и короткозамкнутого переноса для работы с большими зазорами).

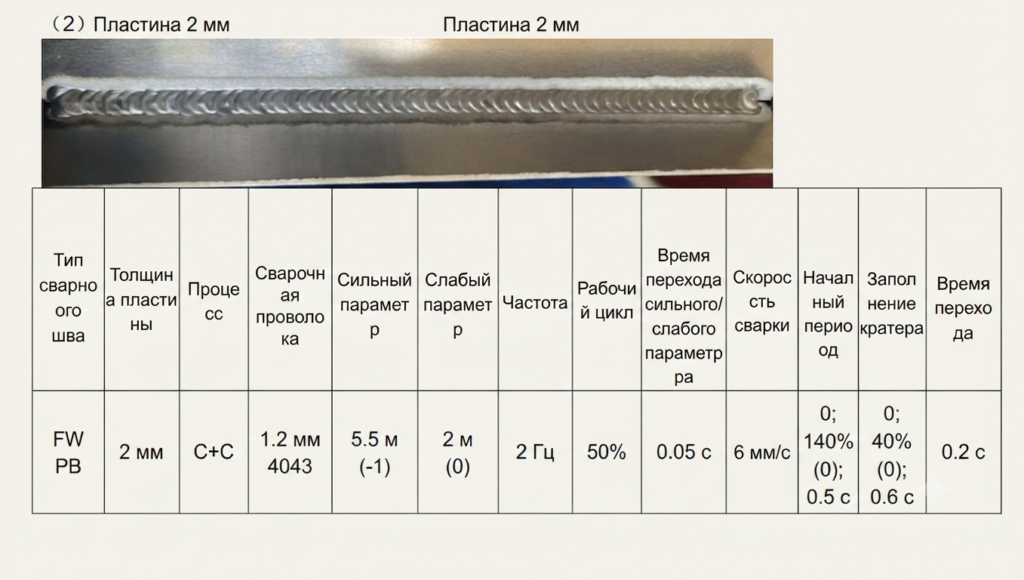

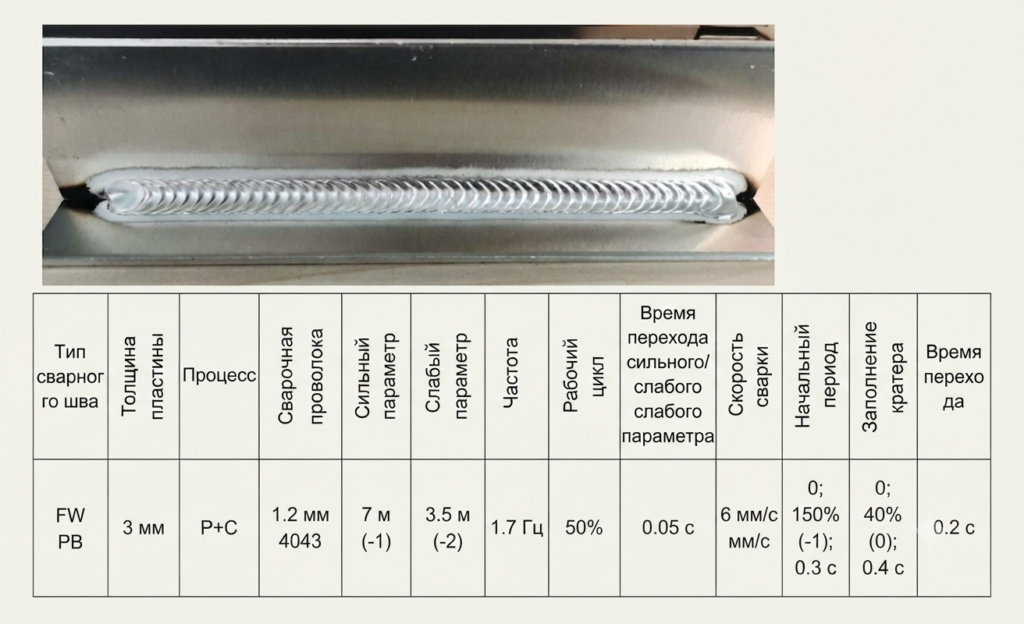

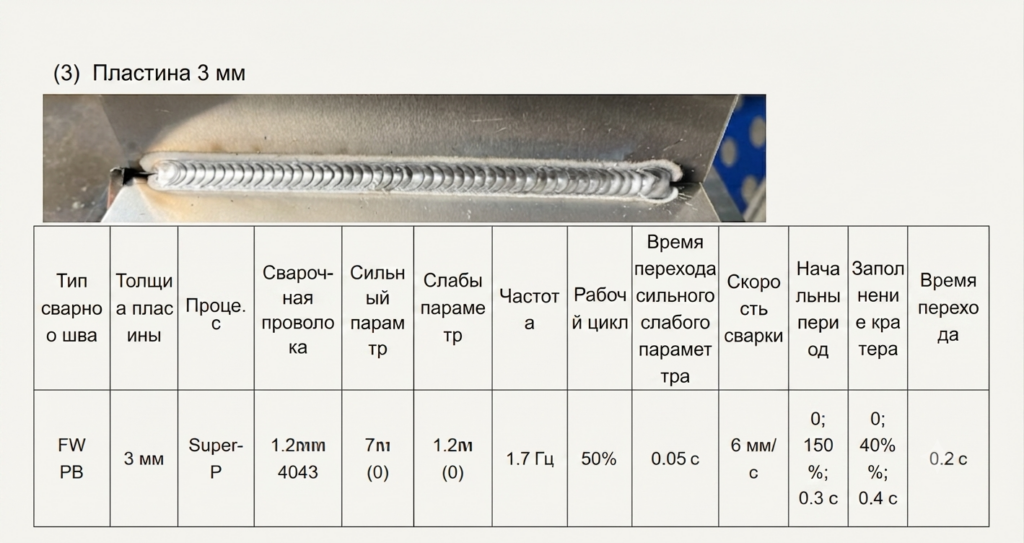

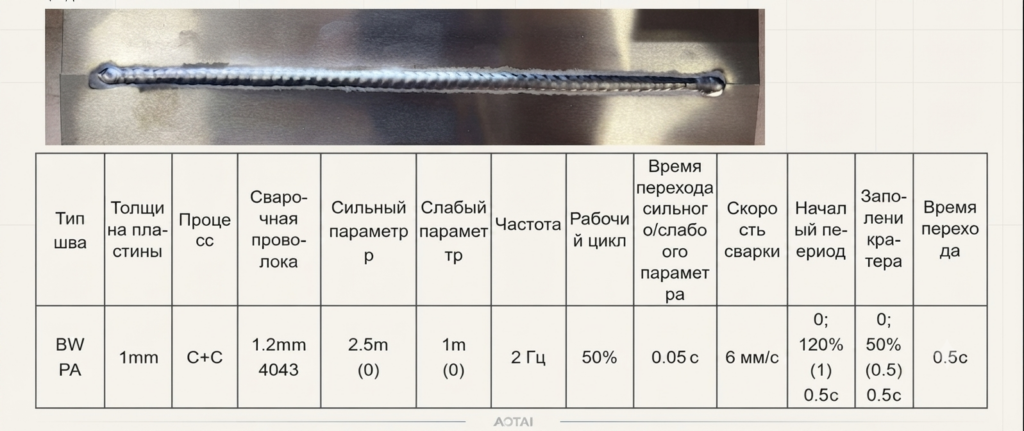

Стандартные процессы сварки и рекомендуемые режимы

Применяемая присадочная проволока — алюминиево-кремниевая (AlSi5 / AlSi12) и алюминиево-магниевая (AlMg5), диаметром 1,2 мм. Рекомендуемый защитный газ: чистый Аргон (Ar 99.99%) или смесь Ar+He для увеличенной глубины провара.

Почему интеграция AOTAI ASMT выгодна вашему производству?

Чтобы понять, как технология ASMT влияет на экономику предприятия, давайте переведем технические характеристики в финансовую плоскость:

Отсутствие брызг (снижение на 99%)
Выгода: Вы экономите средства на абразивных материалах и человеко-часах. Деталь не нужно шлифовать — после сварки она сразу готова к покраске. Радикально ускоряется производственный цикл.
Сверхнизкое тепловложение (холоднее TIG)
Выгода: Тонколистовой металл не перегревается. Исключается коробление и потеря геометрии. Предприятие избавляется от брака из-за прожогов и необходимости сложной термической или механической правки изделий после сварки.
Высокая динамика (в 10 раз быстрее TIG)
Выгода: Система идеально интегрируется в автоматизированные колонны и сварочных роботов. Вы увеличиваете объем выпускаемой продукции за смену без расширения штата сварщиков.
Официальная поддержка без санкционных рисков
Выгода: Гарантия непрерывности производства. Вам не придется останавливать линию из-за того, что запчасти зависли на таможне. Оборудование, сервис и расходники всегда в наличии в РФ.

Испытайте «холодную сварку» на своих деталях

Не верьте на слово рекламным буклетам — проверяйте технологию в деле. Мы являемся единственными официальными представителями AOTAI на территории России.

Приглашаем технических специалистов и главных сварщиков в нашу лабораторию в г. Подольск. Вы сможете лично протестировать технологию ASMT на образцах вашего металла, оценить скорость сварки тонких листов и убедиться в отсутствии деформаций.

Часто задаваемые вопросы (FAQ)

В чем принципиальное отличие AOTAI ASMT от Fronius CMT?

Fronius CMT использует механический возврат проволоки сервомотором в горелке (до 170 Гц), что усложняет конструкцию. AOTAI ASMT обеспечивает контролируемый 'холодный' перенос за счет высокоскоростной электронной синхронизации подающего механизма и импульсов тока, исключая сложные механические узлы в горелке и снижая риски простоя.

Можно ли сваривать оцинкованный металл и тонкий алюминий 0.5 мм?

Да, технология ASMT специально разработана для сверхтонких металлов от 0,5 мм (включая алюминиевые сплавы AlSi/AlMg и оцинкованную сталь). За счет снижения тепловложения на 90% по сравнению с TIG, цинковое покрытие практически не выгорает, а металл не коробит.

Как записаться на бесплатное тестирование технологии на своих образцах?

Вы можете приехать со своими деталями в демонстрационный зал официального представительства AOTAI в г. Подольск. Наши инженеры подберут режимы, сварят тестовые образцы и предоставят полный отчет с параметрами.

Подходит ли процесс ASMT для роботизированной сварки и 3D-печати (WAAM)?

Да, благодаря отсутствию брызг (снижение на 99%), стабильной дуге и цифровым протоколам управления, источник AOTAI ASMT легко интегрируется с любой роботизированной ячейкой (KUKA, FANUC, Yaskawa и др.) и применяется в аддитивном производстве WAAM.

© 2026 AOTAI Россия. Все права защищены. Использование текстовых, графических и технических материалов сайта без письменного согласия правообладателя запрещено. Копирование информации возможно только с обязательной активной ссылкой на первоисточник.
